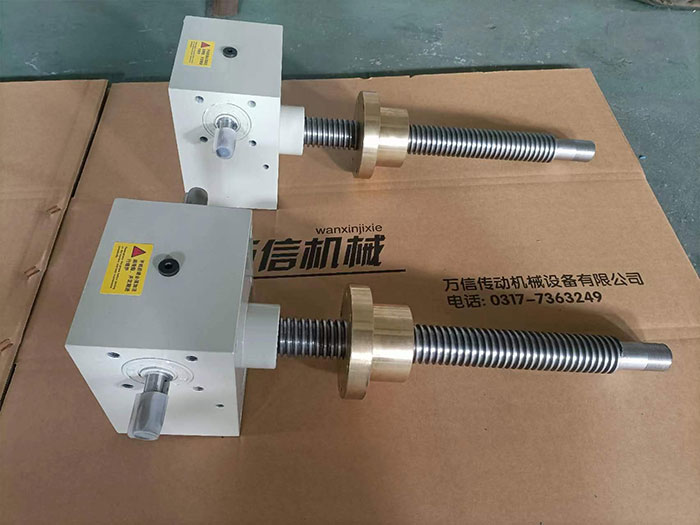

SJ/MA螺旋升降机

SJ/MA螺旋升降机的设计合理，采用紧凑的铝齿轮箱体，它的推杆升降速度可达到30mm/s，输入转速可以达到1500rpm ，并且丝杆有多种不同型号可供选择，双头与三头丝杠都可以。

相关标签：SJ螺旋升降机|MA螺旋升降机|螺旋升降机

技术咨询热线：

0317-736324913283259892 13102726994

详细内容介绍

SJ/MA螺旋升降机的设计合理，使用紧凑的铝齿轮箱体，额定负载为 0.5吨 - 20吨，推杆升降速度可以达到30mm/s；输入转速:1500rpm 工作制：20%（10分钟运行2分钟），可以选择双头，三头丝杠配套。
SJ/MA螺旋升降机是一种多安装面的升降机，应用起来会更加的方便，体积也会更加的小巧，并且适用于各个行业。

SJ/MA螺旋升降机采用欧洲标准设计，小型载荷紧凑的铝箱体设计，外形美观

负载范围：0.5吨—20吨
推杆线速度可至30mm/s
输入速度高为1500RPM
输入形式多样
分钟的工作制为 20%-30% （环境温度-10°-50°）

sJ/MA螺旋升降机的技术参数：

尺寸		SJ 5	SJ 10	SJ 25	SJ 50	SJ 80	SJ 200
提升力	N	5000	10000	25000	50000	80000	200000
梯形齿螺纹	直径*螺距	Tr18*4	Tr22*5	Tr30*6	Tr40*7	Tr55*9	Tr702 Tr8012
减速比	RH RV RN RL	1:4 1:6.25 1:12.5 1:25	— 1:4 1:16 1:24	— 1:6 1:18 1:24	— 1:7 1:14 1:28	— 1:7 1:14 1:28	— 1:7 — 1:28
输入1转推杆的行程mm	RH RV RN RL	1 0.64 0.32 0.16	— 1.25 0.31 0.21	— 1 0.33 0.25	— 1 0.5 0.25	— 1.28 0.64 0.32	— 1.71 — 0.43
允许输入功率KW	RH RV RN RL	0.40 0.40 0.20 0.17	— 0.60 0.30 0.25	— 1.2 0.7 0.6	— 2.4 1.7 1.2	— 2.5 1.8 1.2	— 4 — 3.2
满载启动扭矩Nm	RH RV RN RL	3.8 2.5 1.7 1	— 9 3.5 2.5	— 19.9 8.3 7.6	— 44.1 24.8 18	— 77 47 34	— — 325 360 — — 125 138
起动效率	RH RV RN RL	0.25 0.25 0.21 0.16	— 0.26 0.20 0.16	— 0.20 0.16 0.13	— 0.18 0.15 0.11	— 0.18 0.15 0.11	— — 0.19 0.17 — — 0.12 0.11
输入1500rpm运行效率	RH RV RN RL	0.35 0.34 0.29 0.25	— 0.36 0.28 0.25	— 0.34 0.27 0.25	— 0.32 0.28 0.23	— 0.33 0.29 0.24	— — 0.36 0.35 — — 0.25 0.24
丝杆承受扭矩Nm		8	20	65	165	368	1180 1300
外壳材料		铝GAISi9 , UNI3051		铸铁G25 UNI5007—69
无丝杆和保护罩的重量Kg		1.5	2.3	10.4	25	35	75
每100mm丝杆的重量Kg		0.16	0.23	0.45	0.8	1.6	2.5 3.4
