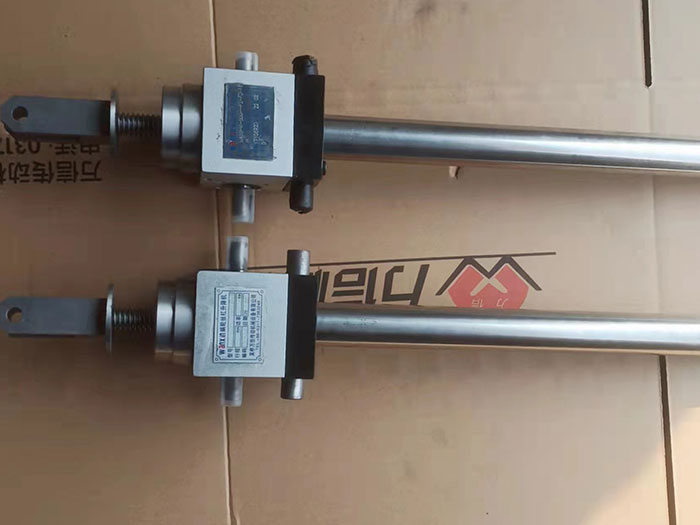

TP螺旋升降机-吴桥万信传动机械设备有限公司
详细内容介绍
TP螺旋升降机有着广阔的应用范围。他们可以用来升、拉、移或校准一些荷载，甚至一些极为不平衡的荷载，同步性很强，是其他机械无法企及的。TP螺旋升降机设计精良，适应各种苛刻的工作条件。零部件制作精细。表面采用精加工技术。易安装。支架，法兰，销子及工程所需其他部件安装方便。
TP螺旋升降机的螺杆须有抗旋转功能，这是因为TPR配备旋转归纳法杆与支撑螺母，驱动轴旋转带动蜗轮旋转。蜗轮与螺杆连接，因而也带动螺杆旋转，支撑螺每间把螺杆的旋转运动转变成直线运动。支撑螺母需要具有抗旋转功能。TP螺旋升降机有着操作简单、可靠性强、低维修率等优点，并且TP螺旋升降机配有自动连锁机构，即他们能支撑自身重量而不必采用闸或其它锁定系统，千斤顶可单独使用也可与轴、联轴节，伞齿轮传动器结合共同使用。他们可由交流或直流电机驱动，也可由液压或气压电机驱动，他们可手动驱动也可用其它传动形式。TP轴向运动螺杆。驱动轴旋转带动蜗轮并产生螺杆的轴向直线运动。
尺寸 | 183 | 204 | 306 | 407 | 559 | 7010 | 8010 | 9010 |
A A1 A2 | 118 70 56 | 150 100 80 | 206 126 102 | 270 160 130 | 270 170 134 | 350 230 180 | 350 230 180 | 390 250 200 |
A3 A4 A5 | 7 7 4 | 10 7.5 - | 12 12 -
| 15 15 - | 18 18 - | 25 25 - | 25 25 - | 25 25 - |
B C1 dфj6 | 3×3×15 15 9 | 4×4×20 15 12 | 6×6×30 20 20 | 8×7×40 25 25 | 8×7×40 25 25 | 8×7×50 25 30 | 8×7×50 25 30 | 12×8×60 40 40 |
Dф D1ф
| 18×3 30 38 | 20×4 44 52 | 30×6 60 71 | 40×7 69 80 | 55×9 90 104 | 70×10 120 134 | 80×10 120 134 | 100×12 150 169 |
D7ф D8ф E | - 34 94 | 60 48 100 | 68 65 155 | 86 74 195 | 86 97 211 | 74 127 280 | 74 127 280 | 100 160 320 |
E1 E2 E3 | 80 29 35 | 85 32.5 37.5 | 131 45 60 | 165 50 75 | 175 63 78 | 230 75 115 | 230 75 115 | 270 85 125 |
Fф F1 F2 | 9 - - | 9 - - | 11 - - | 13 - - | - M20 30 | - M30 45 | - M30 45 | - M30 45 |
F4 F5 H | - - 30 | M5×10 M5×12（4） 30 | M6×12 M6×12（4） 50 | M8×15 N8×16（4） 70 | M8×15 M8×16（4） 70 | M10×18 M8×15（6） 90 | M10×18 M8×15（6） 90 | M10×18 M8×18（4） 110 |
L M° S | 24 - 50 | 25 30 70 | 40 45 90 | 55 30 120 | 50 30 150 | 60 30 176 | 60 30 176 | 70 45 230 |
S1 S2 S3+行程 | 25 10 35 | 35 20 50 | 45 25 60 | 60 35 75 | 75 40 80 | 88 40 80 | 88 40 80 | 115 50 100 |
S6 | 15 | 20 | 25 | 35 | 40 | 40 | 40 | 50 |
